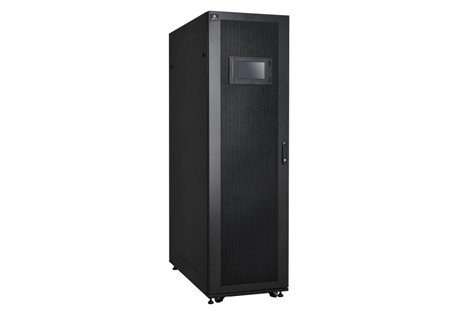

Liebert APM系列160kVA是维谛技术全新推出的三合一智能电力模组，该产品将输入配电柜，UPS和输出精密配电柜三者合而为一，节省占地和安装时间67%。此外，APM160还具有创新，稳定，高效节能，灵活部署的特点
应用范围 应用领域：数据中心、关键生产、边缘计算场景； 应用行业：教育、医疗、制造、商业、物流、金融、能源、政府、电信等多行业；
全新的技术特性
• 工程产品化，加速现场部署
一体化集成输入配电、UPS、输出精密配电，实现“三柜融合”, 占地节约67%，施工工时大幅降低；
• 稳定
UPS功率模块并联采用独创的母排并联技术，具有更好的系统均流特性；
增强型安规防护设计及严苛的湿尘环境测试，提升产品稳定性；
输入、输出布线分区独立，避免交叉走线带来的安全隐患；
• 设备可视化，简便系统运维
输出配电，UPS，制冷，安防，照明配电在9寸触屏集中显示，简单直观；
集成统一的监控组网接口，实现平滑接入远程监控运维平台；
• 配电智能化，精细管理负载
内置智能配电管理系统，可检测输出每一路分支开关状态，电压，电流，功率因数，电流谐波含量和用电量；
• 高效节能
双变换效率高达96.7%，25%负载效率＞95.5%；
支持智能休眠, 提升轻载运行效率；
• 灵活部署
内置精巧的40kVA/40kW功率模块，高度3U；
系统容量支持分期部署，降低用户初始投资成本；
功率模块，旁路模块均可快速更换，便于维护；
• 风格IT化，无缝衔接机房设备
配合维谛技术SmartSolution，统一的IT机柜造型设计，外观、尺寸、机械节点平滑过渡和衔接，打造整体解决方案；
技术指标
型号 |
| APM 160kVA |
| |
功率(kVA/kW) | 40 | 80 | 120 | 160 |
物理参数 |
|
|
|
|
重量(kg) | 360 | 390 | 420 | 450 |
宽×深×高(mm) |
| 600×1100×2000 |
| |
输入特性(整流器) |
|
|
|
|
额定输入电压 |
| 380/400/415Vac，三相四线 |
| |
额定工作频率 |
| 50/60Hz |
| |
输入电压范围 | 228V～476V，－25%～＋25%满载 |
| ||
输入频率范围 |
| 40Hz～70Hz |
| |
输入功率因数满载 |
| ＞0.99. |
|
|
输入电流谐波(THDi) |
| ＜3% |
|
|
直流特性 |
|
|
|
|
12V电池串联节数 |
| 标准32，可设置 |
| |
输出特性(逆变器) |
|
|
|
|
逆变器输出电压 |
| 380/400/415Vac，三相四线 |
| |
输出功率因数 |
| 1 |
|
|
频率 |
| 50/60Hz |
| |
逆变器过载能力 | 110%过载1小时，125%过载10分钟，150%过载1分钟，大于150%过载200毫秒 | |||
旁路 |
|
|
|
|
旁路输入电压 |
| 380/400/415Vac，三相四线 |
| |
旁路电压范围 |
| -40%～+20%可设置 |
| |
系统 |
|
|
|
|
市电同步跟踪范围 |
| ±3Hz范围内可设置 |
| |
系统效率 |
| 高达96.7% |
| |
ECO模式系统效率 |
| 高达99% |
| |
智能配电单元 | 开关配置 |
| 监测功能 | |
输入切换单元 | 400A/4P ATS |
|
|
|
输入配电单元 | 63A/3P×6+16A/1P×6 | 开关状态、电压、电流、功率因数、 | ||
输出配电单元 | 32A/1P×48 |
|
|
|
工作环境 |
|
|
|
|
运行温度范围 |
| 0～40℃ |
| |
存储温度 |
| －40～70℃(不含电池) |
| |
相对湿度 |
| 5～95%无凝露 |
| |
最大运行高度 | ≤海拔1500m，1500～3000m之间每增加100m，所带负载减少1% | |||
噪音 |
| <6 dB |
|
|
保护等级 |
| IP20 |
|
|
符合标准 | 安规： IEC60950-1 ， IEC62040-1/ AS 62040-1；电磁兼容： IEC62040-2 / AS 62040-2； | |||
