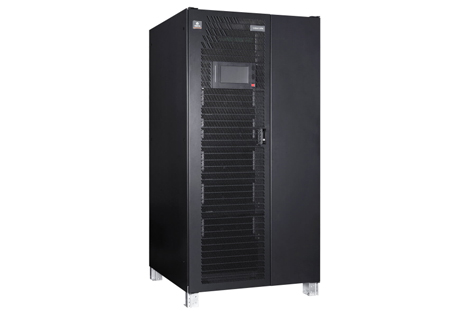

APM 50 - 600 系列UPS是基于新一代50kW功率模块的模块化UPS，系统模块并联数量更少，减小模块间并联环流，大大提升模块化UPS 的稳定性；其全球480V电压等级的安规设计，新的内部架构和生产工艺，进一步提升了系统的稳定性。具有业内模块化产品较高的稳定性和节能性。
最适合于:
数据中心/主机托管/托管 教育 政府 医疗 电信 运输
亮点
• 业界更高的模块容量（单模块 50kVA ），机 架内环流更小
• 新的内部架构设计，关键元件得到更好的 物理及电磁防护
• 更高电压等级的安规设计
• 输出继电器并联 SCR，更高的切换稳定性
• UPS 内部并柜采用母排连接，稳定性更高，损耗更小
• 10% 负载率下输入 PF 可达 0.98，更优的油 机适应性
• 双变换效率高达 97% • 输出功率因数为 1（ kVA=kW ）
• 支持并机 ECO 和智能休眠模式
• 功率模块，旁路控制模块和旁路功率模块均可支持热插拔
• 直流电容、交流电容可单独更换，节省整个生命周期使用成本
• 兼容上进线和下进线，更充裕的接线空间
• 全正面安装维护，柜体可分拆
• 兼容锂电池，功能完善、性能优异、稳定
技术规格
型号 | APM 250/400/600 kVA | ||||||||||||
功率(kVA/kW) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
物理参数 | |||||||||||||
宽×深×高mm | APM 250kVA 机架 | APM 400kVA 机架 | APM 600kVA 机架 | ||||||||||
1000×1000×2000 | 1400×1000×2000 | 1800×1000×2000 | |||||||||||
重量(kg) | 460 | 495 | 530 | 565 | 600 | 750 | 785 | 820 | 945 | 980 | 1015 | 1050 | |
输入特性(整流器) | |||||||||||||
额定输入电压 | 380/400/415VAC，三相四线 | ||||||||||||
额定工作频率 | 50/60Hz | ||||||||||||
输入电压范围 | 228V～478V，－20%～＋25%满载，－20%～－40%线性降额，－40%可带50%负载 | ||||||||||||
输入频率范围 | 40Hz～70Hz | ||||||||||||
输入功率因数 | 满载＞0.99，半载＞0.99 | ||||||||||||
输入电流谐波(THDi) | ＜3% | ||||||||||||
输入功率缓启动功能 | 有，5-30秒可设置 | ||||||||||||
直流特性 | |||||||||||||
充电器输出稳压精度 | 1% | ||||||||||||
直流纹波电压 | ≤1% | ||||||||||||
输出特性(逆变器) | |||||||||||||
逆变器输出电压 | 380/400/415VAC，三相四线 | ||||||||||||
输出功率因数 | 1(kVA=kW) | ||||||||||||
电压 稳定性 | 稳态 | ＜±1% | |||||||||||
瞬态 | ＜±5% | ||||||||||||
逆变器过载能力 | 110%1小时，125%10分钟，150%1分钟 | ||||||||||||
相移转性 | 带100 %均衡负载时 | ＜1° | |||||||||||
带100 ％不均衡负载时 | ＜1° | ||||||||||||
总谐波含量 THDv | 100 %线性负载 | 1% | |||||||||||
100 %非线性负载 | 3% | ||||||||||||
旁路 | |||||||||||||
旁路输入电压 | 380/400/415VAC，三相四线 | ||||||||||||
旁路电压范围 | 默认－20%～＋15%，－40%、－30%、－10%～＋10%、＋15%等其它范围值可通过软件设置 | ||||||||||||
系统 | |||||||||||||
频率 | 50Hz/60Hz(可设置) | ||||||||||||
市电同步跟踪范围 | ±2Hz(默认值)，±0.5Hz～3Hz每0.5Hz可调 | ||||||||||||
实测频率精度(内部时钟) | 50Hz/60Hz±0.02% | ||||||||||||
系统效率 | 高达97% | ||||||||||||
并机数量 | 4台 | ||||||||||||
工作环境 | |||||||||||||
运行温度范围 | 0～40℃ | ||||||||||||
存储温度 | －25～70℃(不含电池) | ||||||||||||
相对湿度 | 0～95%无凝露 | ||||||||||||
最大运行高度 | ≤海拔1500m，1500～3000m之间每增加100m，系统降额1% | ||||||||||||
噪音(1m) | ＜70dB | ||||||||||||
保护等级 | IP20(内置防尘滤网) | ||||||||||||
符合标准 | 安规：IEC60950-1，IEC62040-1-1/ AS 62040-1-1，电磁兼容：IEC62040-2 / AS 62040-2/EN50091-2 CLASS A，设计与测试：IEC62040-3 / AS 62040-3 | ||||||||||||
