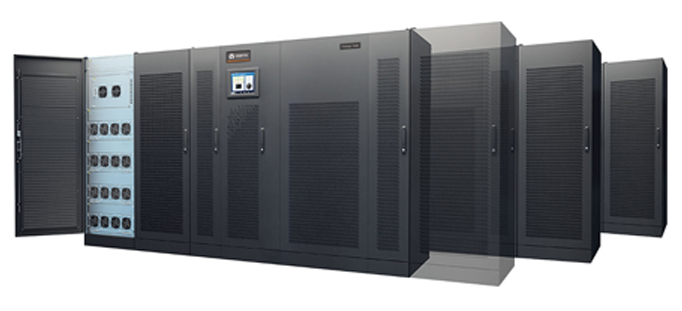

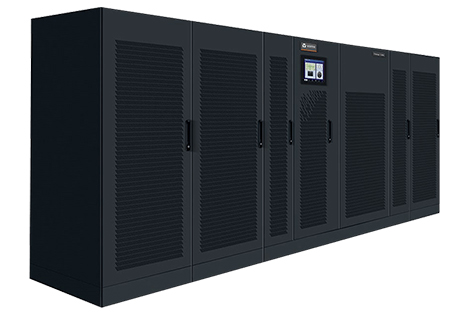

Trinergy Cube 1200KW~3200kW UPS

型号                                  Trinergy Cube

额定功率

1.2-3.2 MW

功率模块视在功率( kVA )

400

系统

平均运行效率

98.5%

最 大效率

99.5%

模块热插拔

支持

噪音( dB)

65dBA ( 部分负载)

最 高海拔( m)

1000 米无降额

运行温度( °C)

0 ～ 55

输入特性( 整流器)

额定输入电压

380/400/415V，三相三线

输入电压范围( V)

200 ～ 480

输入频率范围( Hz)

45 ～ 65

输入功率因数

≥0.99

输入THDi

<3%

软启动功能

支持

输出特性( 逆变器)

额定电压

380/400/415V, 三相四线

额定输出频率

50/60Hz

负载功率因数

高达1 , 超前或滞后都无需降额

波峰因数比

高达3 : 1

旁路

旁路输入电压

380/400/415V, 三相四线

旁路电压范围

±10% ( 5%  to 15% 可选)

物理尺寸

( W x D x H mm )                     ( Kg )

400kW 功率模块

675 x 910 x 1950                           610

模块开关柜

350 x 910 x 1950                           140

输入/ 输出柜1200A

1275 x 910 x 1950                          1050

输入/ 输出柜2400A

1450 x 910 x 1950                          1295

输入/ 输出柜3000A

2750 x 910 x 1950                          2400

输入/ 输出柜4000A

1950 x 1820 x 1950 ( 背靠背)                  3295

输入/ 输出柜5000A

1950 x 1820 x 1950 ( 背靠背)                  3385

符合标准

安规

IEC 62040-1, IEC 60950-1

电磁兼容

IEC 62040-2

性能

IEC 62040-3
