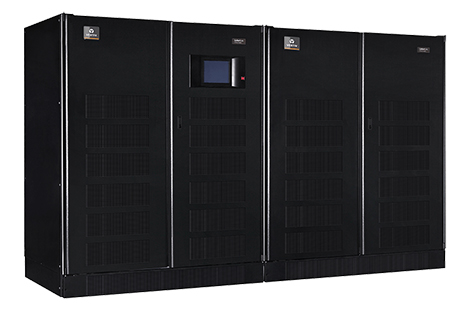

Liebert NXL系列UPS是在HIPULSE系列在500～800KVA的升级产品，它采用真在线双变换工作原理，空间矢量调制及全数字化控制技术，可向负载提供连续、稳定、纯净的正弦波电源。
适用于
大型 IDC 机房
银行/证券结算中心
卫星控制中心
空管雷达系统
通信网管中心
半导体生产线以及大型自动化生产及其控制系统
特点
•在线式双变换设计，隔离市电及油机可能存在的各类电网污染及电网
故障对负载的影响
•输出功率因数 0.9，更适应大规模采用功率因数校正技术的服务器计算机
及网络中心，比传统 UPS 带载能力增加 10% 以上
•采用先进的 DSP 及全数字控制技术，系统稳定性更高
•多种输入谐波抑制技术，提高电能利用率
•零相移输出隔离变压器，减小零地电压和负载谐波电流对逆变器的影响
•超强输出过载及短路能力，确保系统稳定性和极限状态的系统安全
•先进的分散式自主并联技术，无需集中旁路柜，可实现 8 台并联
•超宽输入电压、频率范围，适应恶劣电网环境
•智能化电池管理，自动维护电池，延长使用寿命
•10.4 英寸超大彩色触摸屏，图形化显示界面，显示内容丰富，直观
•分层独立式风道和冗余风扇设计，电路板三防漆防护，内置防尘滤网，具有
•高效散热和恶劣环境下的有效防护功能
•标配上下进线，方便用户合理配线
技术指标
功率 500kVA/450kW 600kVA/540kW 800kVA/720kW |
1 12脉冲 |
|
物理参数 |
宽×深×高(mm) 2640×855×1900 3955×1090×1950 |
重量(kg) 2900 6390 |
输入特性(整流器) |
额定输入电压 380/400/415Vac，三相三线 |
额定工作频率 50Hz |
输入电压范围 -23%～+15%(±25%可调) |
输入频率范围 45Hz～55Hz |
输入功率因数 可达0.98(加谐波滤波器时) |
输入电流谐波(THDi) ＜3%(加谐波滤波器时) |
输入功率缓启动功能 有，5-300秒可设置 |
整流器输出特性 |
充电器输出稳压精度 1% |
直流纹波低压 ≤1% |
输出特性(逆变器) |
逆变器输出电压 380/400/415Vac，三相四线 |
输出功率因数 0.9 |
电压稳定性 稳态 ＜±1%典型值 |
电压稳定性 瞬态 ＜±5%典型值 |
稳态响应时间 20ms时间内恢复到±1% |
逆变器过载能力 110%过载1小时，125%过载10分钟，150%过载60秒 |
相移转性 带100 %均衡负载时 ＜0.5° |
相移转性 带100 %不均衡负载时 ＜1° |
总谐波含量THDv 100 %线性负载 最低至<1% |
总谐波含量THDv 100 %非线性负载 ＜2.5% |
旁路 |
旁路输入电压 380/400/415Vac,三相四线 |
旁路电压范围 －20%～15%范围内的其它值可通过软件设置 |
系统 |
频率 50Hz |
市电同步跟踪范围 ±6% |
实测频率精度(内部时钟) 50Hz/60Hz±0.02% |
逆变器效率逆变器效率高达 97% |
工作环境 |
运行温度范围 0～40℃ |
存储温度 －25～70℃(不含电池) |
相对湿度 5～95%不凝露 |
最大运行高度 ≤海拔1500m，1500m以上每增加100m，所带负载减少1% |
噪音 (1m) <75dB |
保护等级 IP20 |
符合标准 安规：IEC60950-1，IEC62040-1-1，UL1778，电磁兼容：IEC62040-2 CLASS A，EN50091-2 CLASS A，设计与测试：IEC62040-3 |
